Obwohl die Komplexität der MiG-21 nicht mit heutigen Hochleistungskampfflugzeugen zu vergleichen ist, ist ihre Zelle doch
randvoll gefüllt mit Geräten aller Art. Hinzu kommen Komponenten, die an Flächen- und Rumpfträgern
mitgeführt werden können.
|

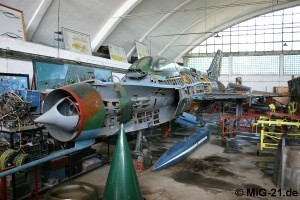

Schnittmodell einer MiG-21F-13 zur Ausbildung von Technikern.
|
|

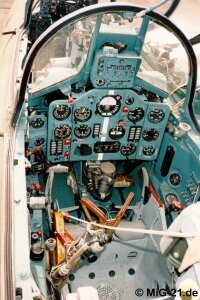

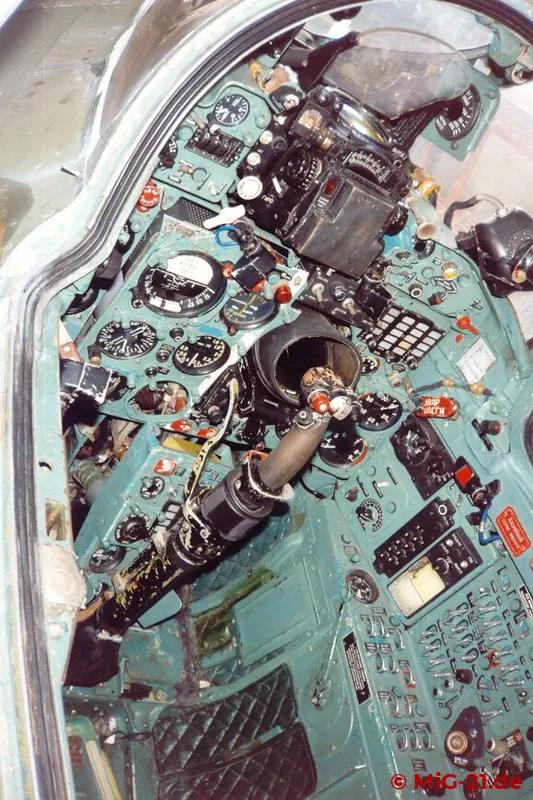

Die Kabinenausrüstung der MiG-21 repräsentiert den Stand der späten 50er Jahre, unabhängig davon,
ob es sich um eine MiG-21M, ...
|
|

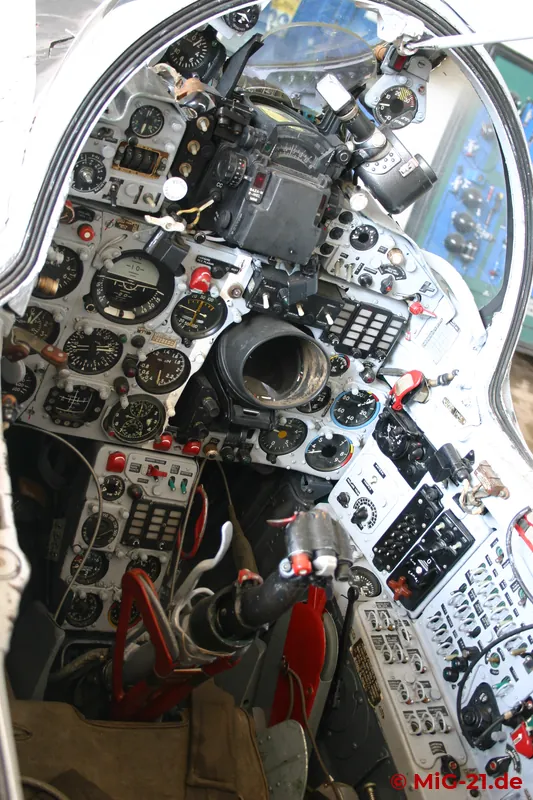

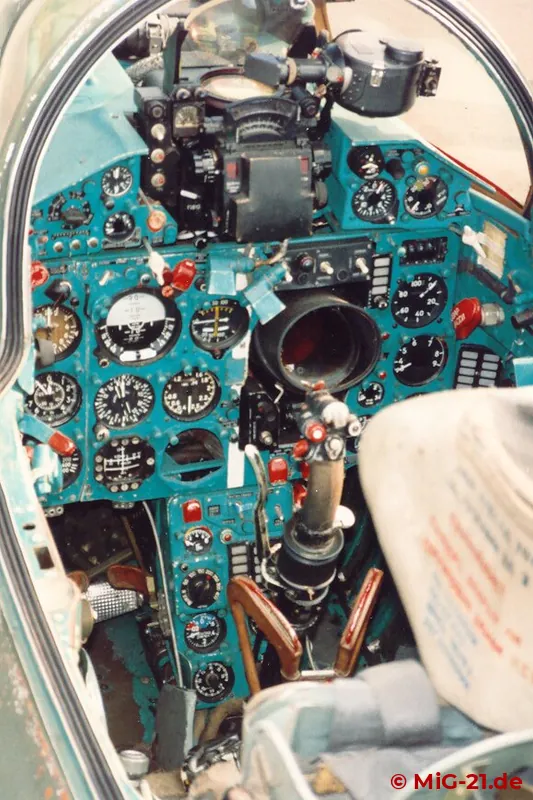

... MF, ...
|
|

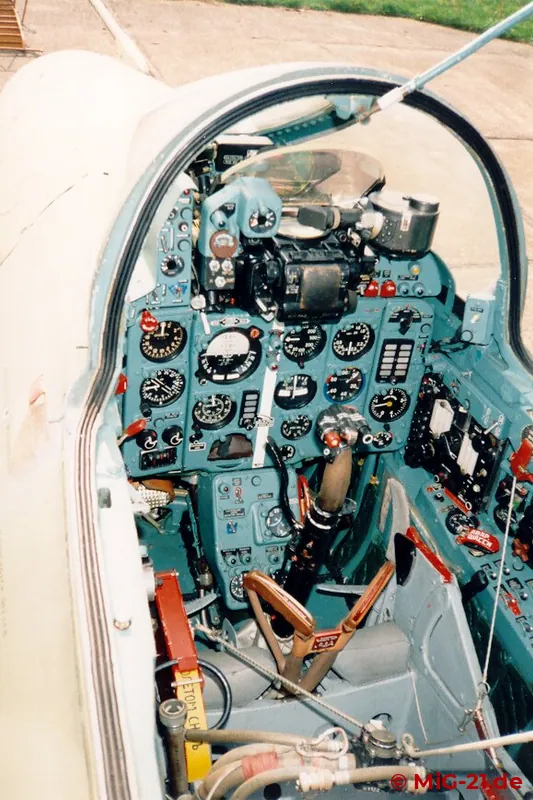

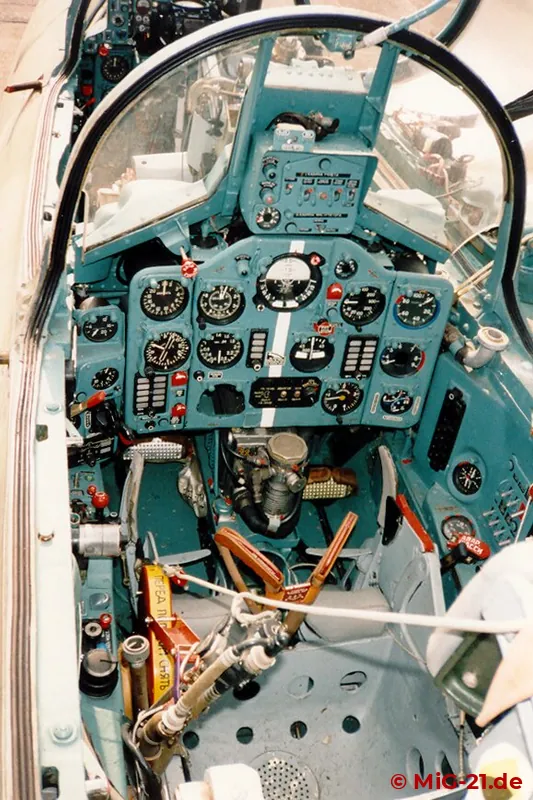

... MiG-21U handelt.
|
|

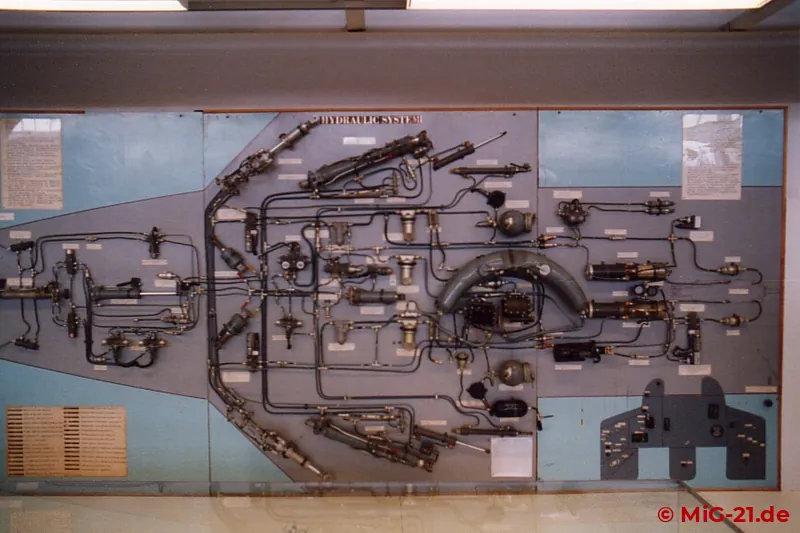

Hydraulik-, ...
|
|

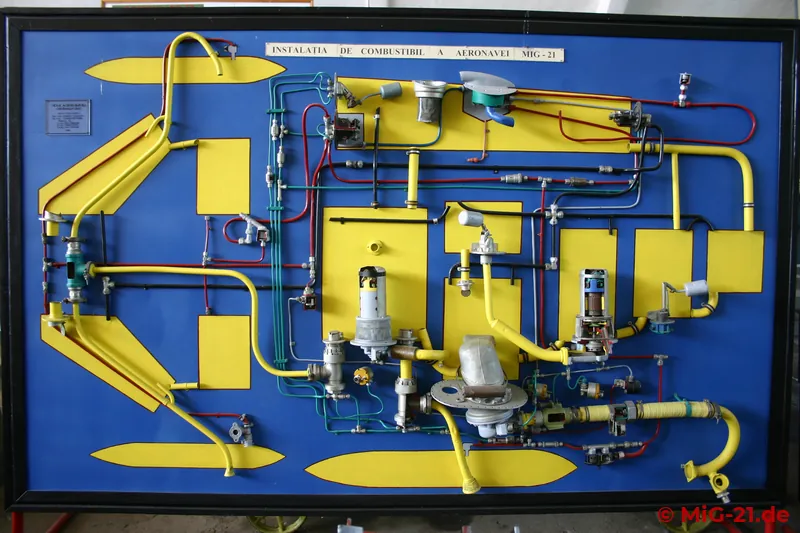

... Kraftstoff, ...
|
|

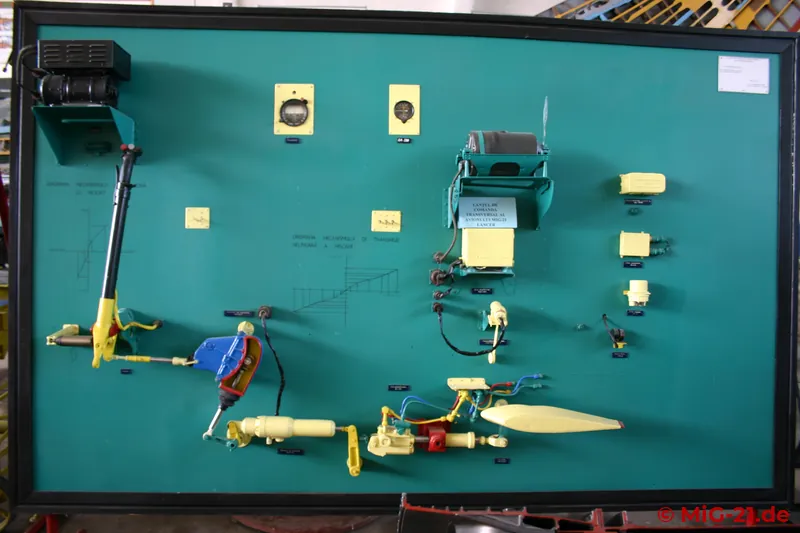

... Steuer-, ...
|
|

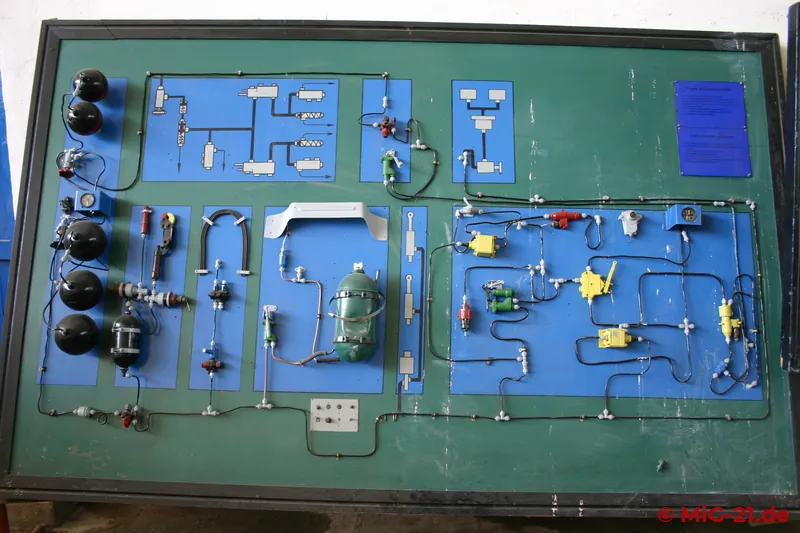

... Druckluft- und ...
|
|

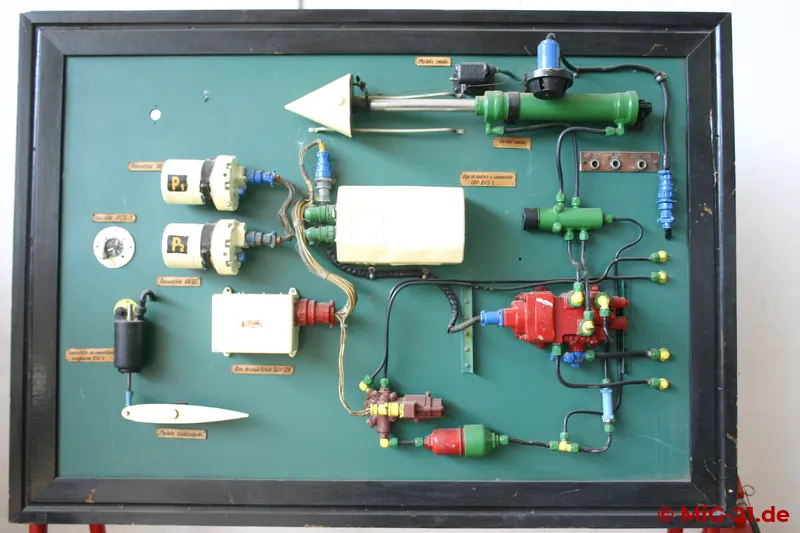

... Konussteuersystem der MiG-21.
|
|

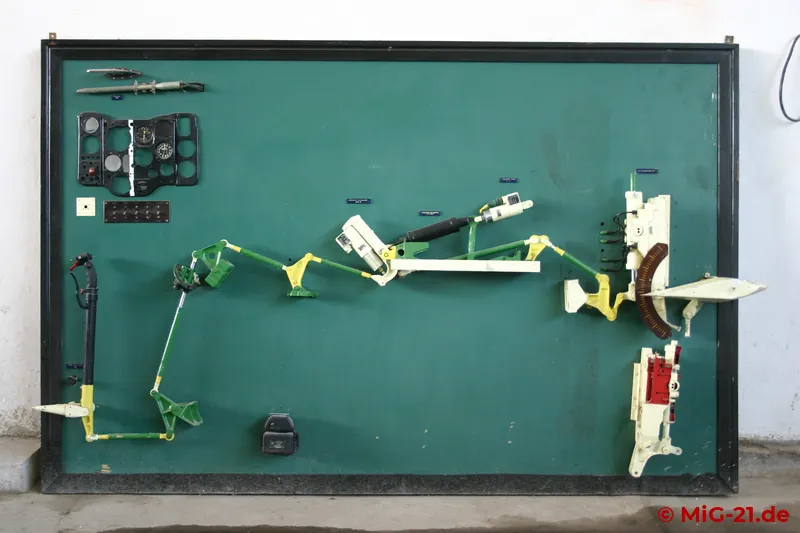

Funktionsprinzip des Hebelverstellautomaten ARU-3W.
|
|

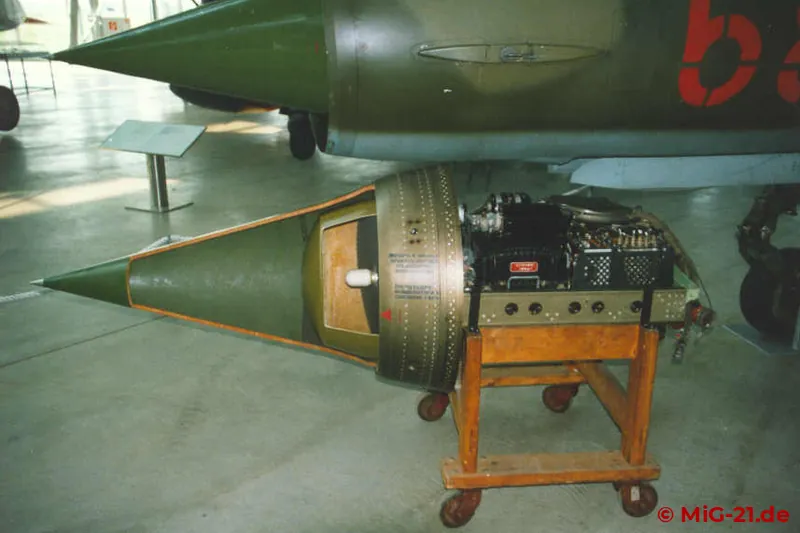

Immer ein Schwachpunkt der MiG-21: das Radar.
|
|

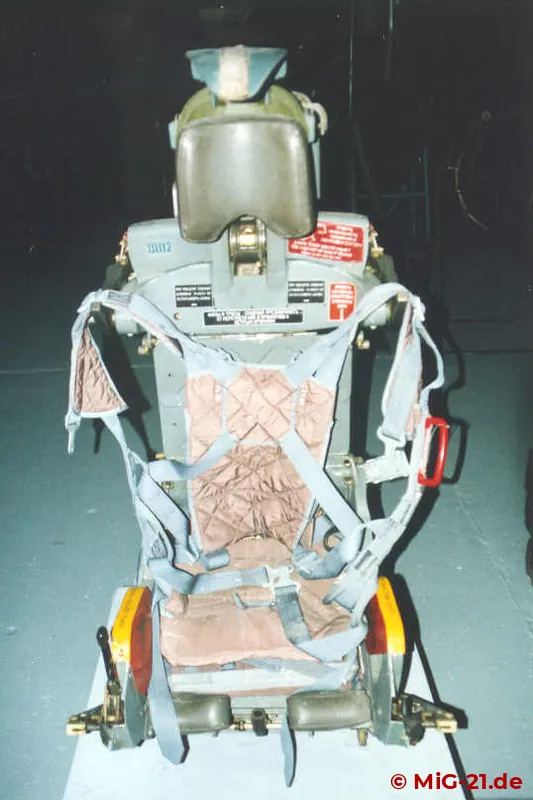

Zwei Typen von Katapultsitzen wurden in der MiG-21 verwendet: die frühen Versionen mit nach vorn öffnendem
Kabinendach sowie die MiG-21U waren mit dem Sitz SK ausgestattet, ...
|
|

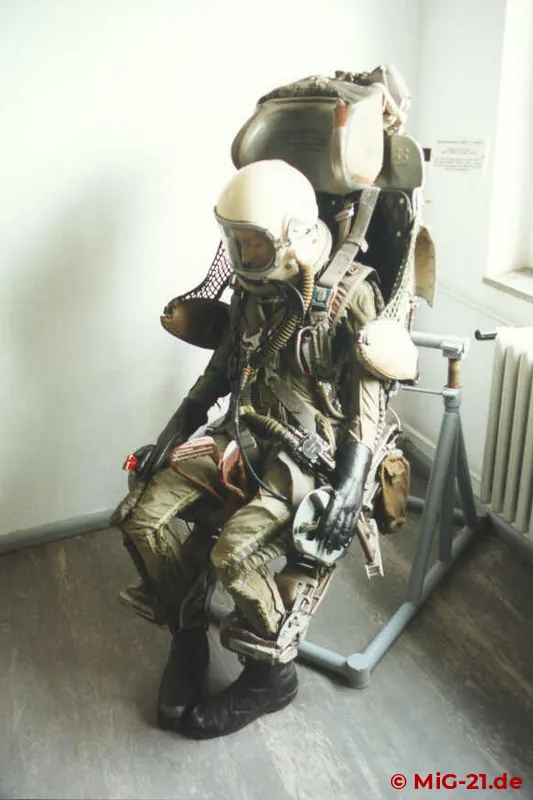

... während alle späteren Versionen die MiG-Eigenentwicklung KM-1 erhielten. Der abgebildete Druckanzug ...
|
|

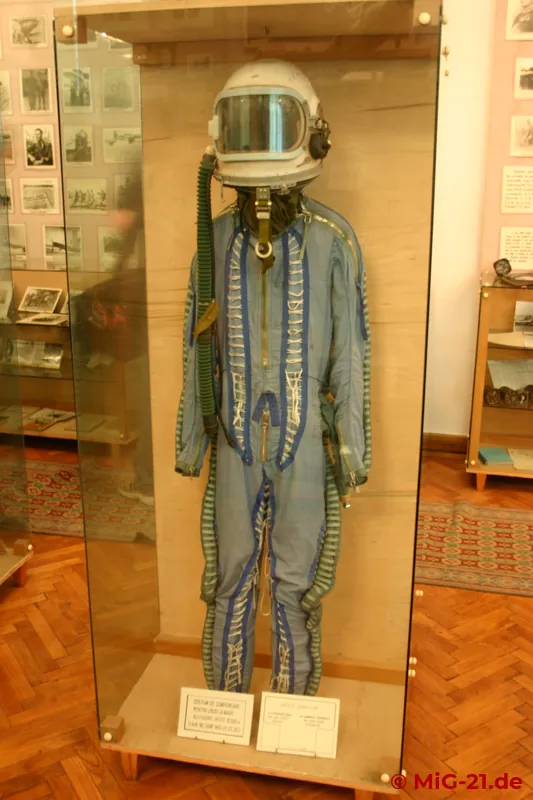

... wurde nur in den neueren Generationen der MiG-21 verwendet, ...
|
|

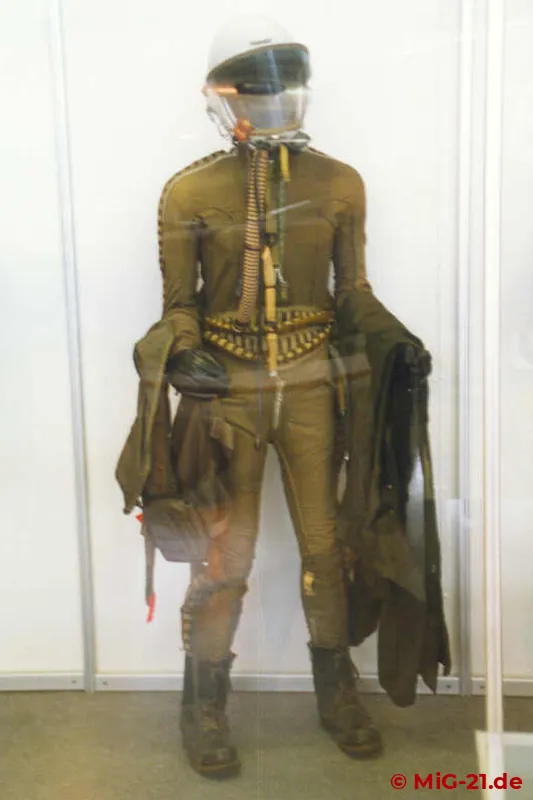

... in den älteren wurde dieses Modell getragen.
|
|

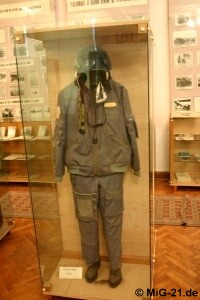

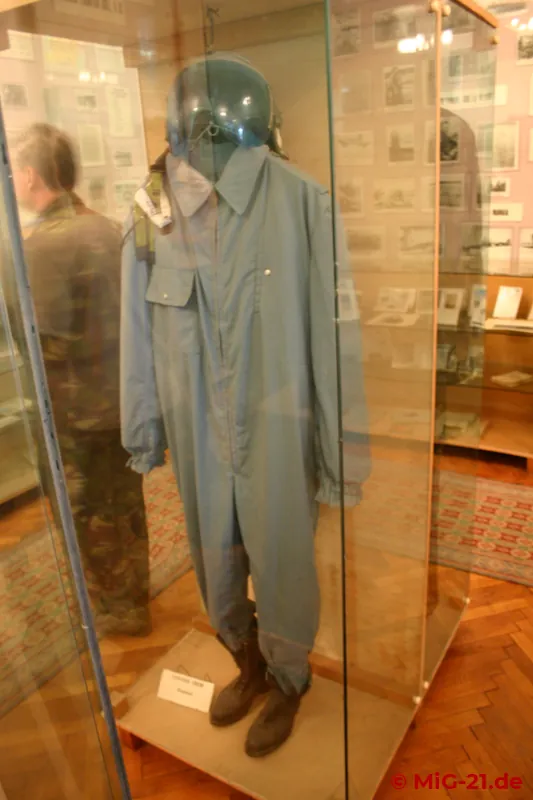

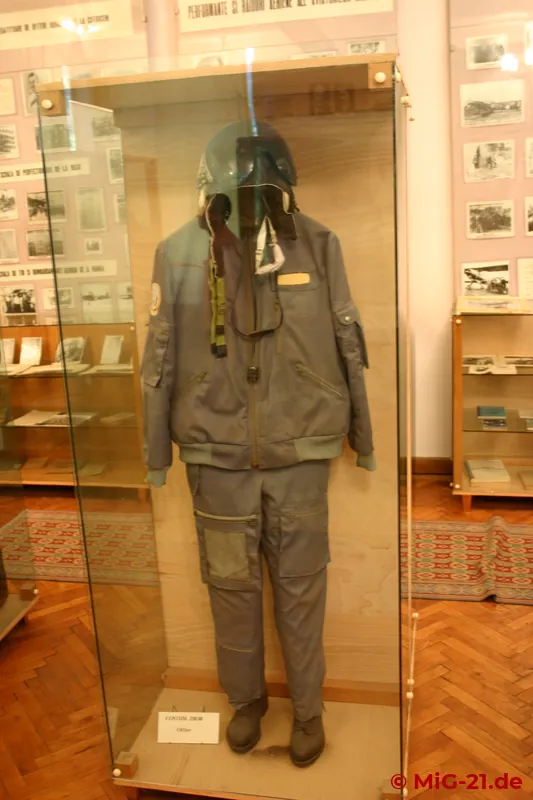

Pilotenkombis gab es in den zahlreichen Nutzerländern in vielfältigen Varianten. Hier sind zwei
rumänische Modelle zu sehen.
|
|

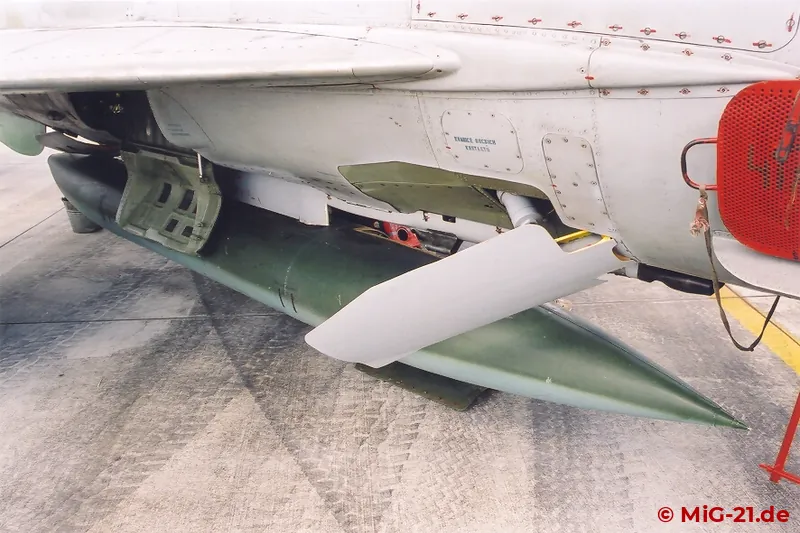

Der 800l-Zusatzbehälter wurde nur selten genutzt.
|
|

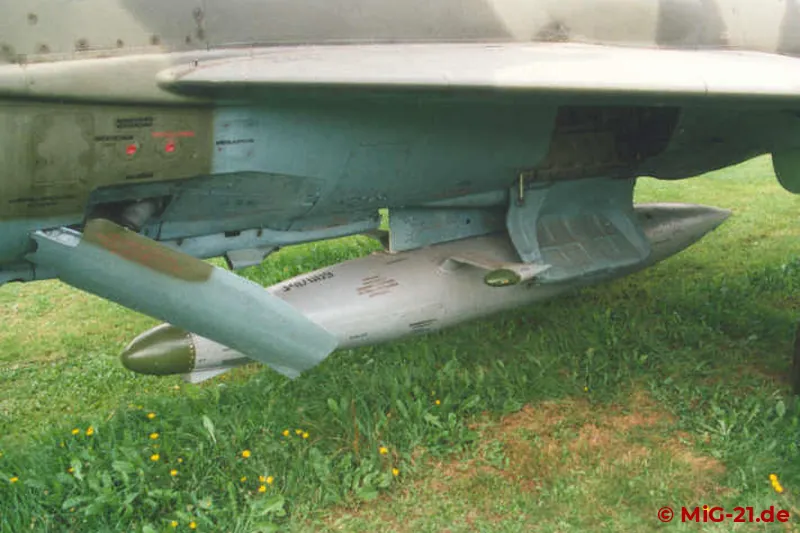

Der Störcontainer SM mit der Anlage SPS-141 kann von der MF-75 und der bis LASUR am Rumpfträger
mitgeführt werden.
|
|

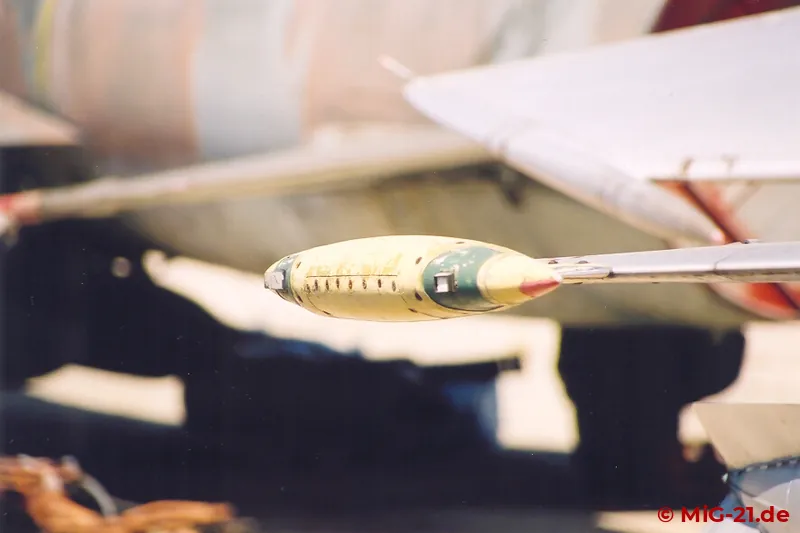

Unter dieser Verkleidung am Tragflächenende der MiG-21R befinden sich zusätzliche Antennen.
|
|

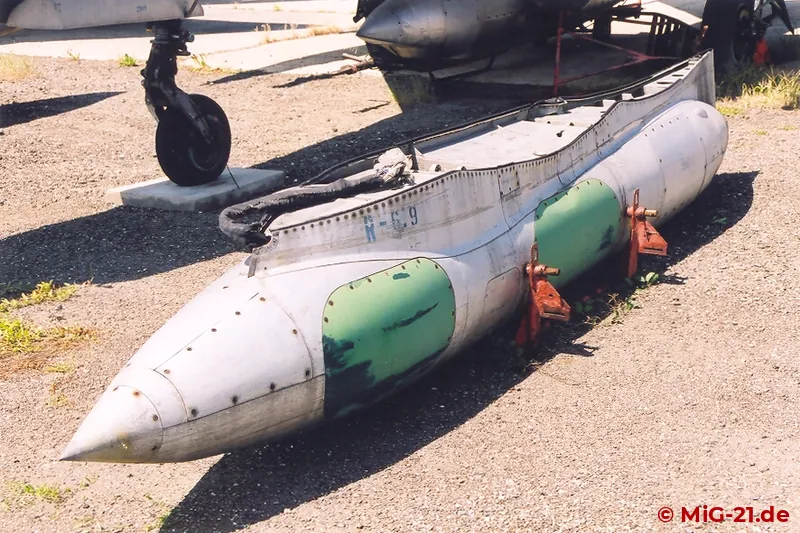

Funkaufklärungsbehälter Typ R ...
|
|

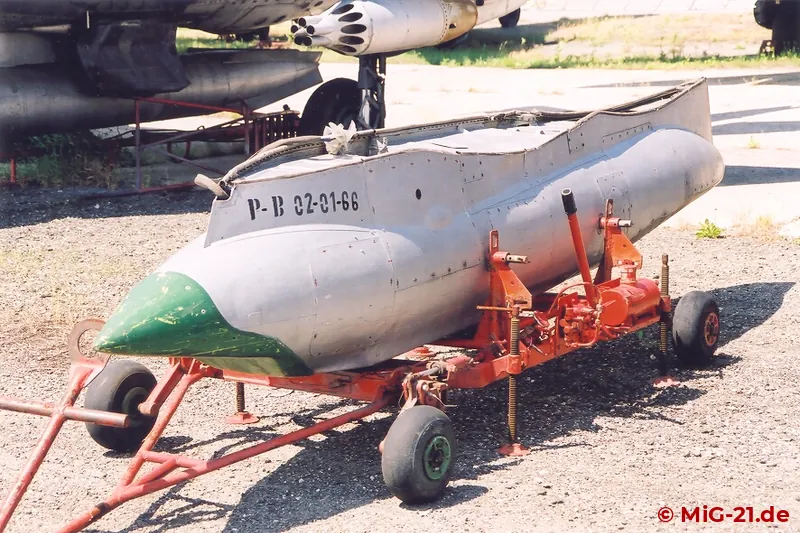

... und Fotobehälter Typ D konnten nur an der MiG-21R montiert werden.
|
|

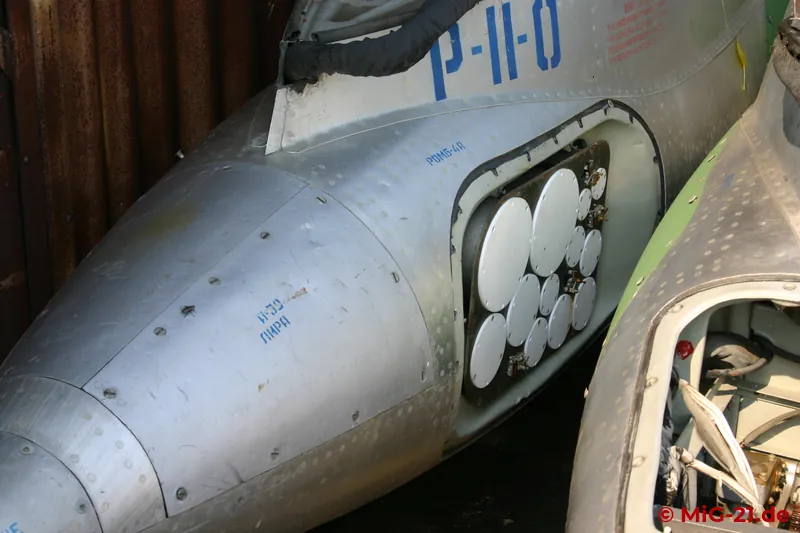

Blick in das Innenleben des Behälters R.
|
|

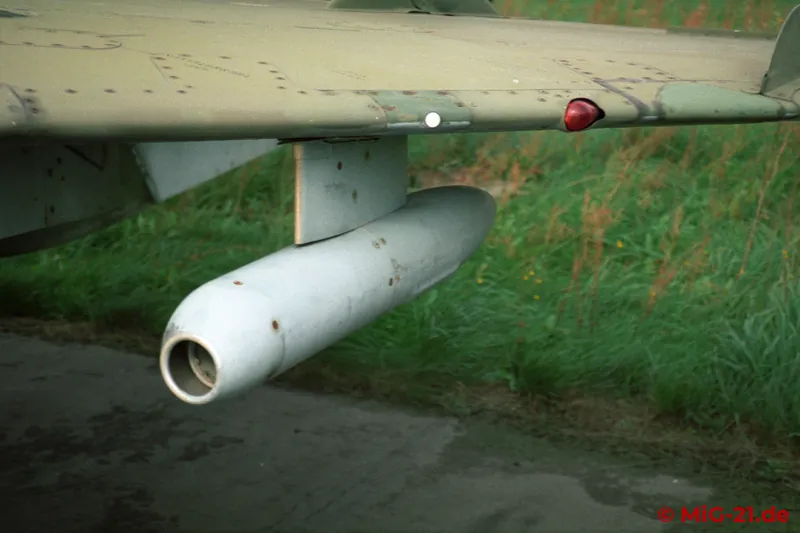

Schießkamera S-13 an der Tragfläche einer MiG-21U.
|
|

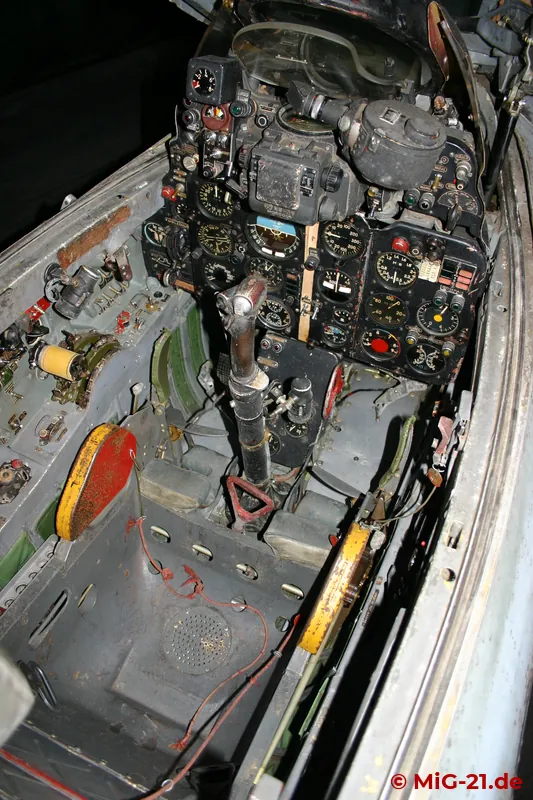

Die Kabinenausrüstung der F-7A ist mit der der MiG-21F-13 nahezu identisch.
|
|

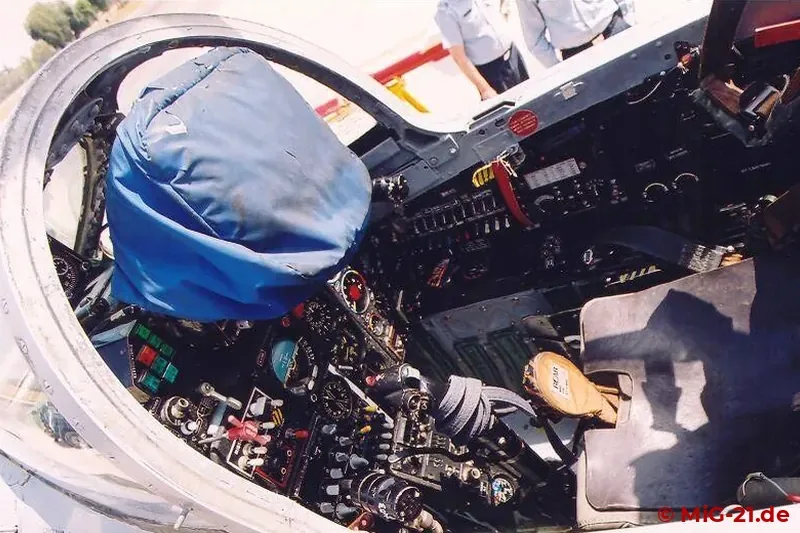

In der Kabine der F-7 finden sich neben klassischen Rundinstrumenten ein Head-Up-Display (abgedeckt) und ein
Martin Baker-Katapultsitz.
|
|
Viele Ausstattungsdetails der

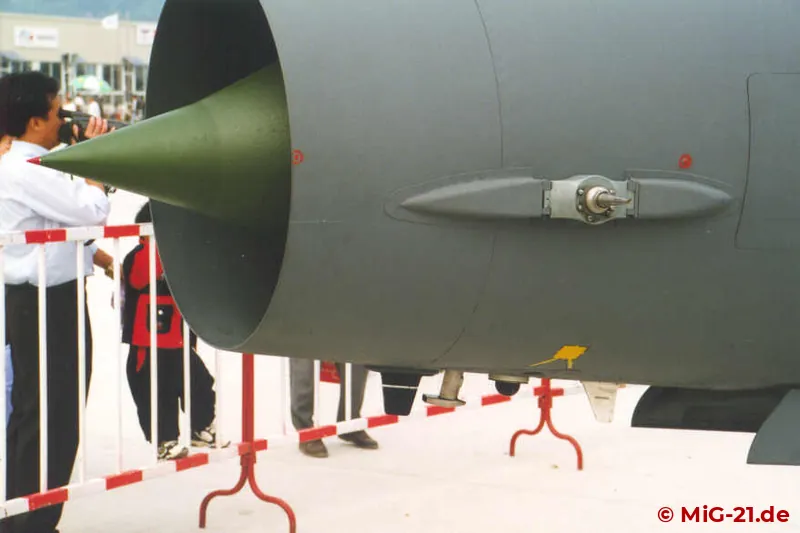

J-7 / F-7 unterscheiden sich heute erheblich vom denen des Ausgangsmusters, so die Antennen und der Anstellwinkelgeber
am Bug,...
|
|

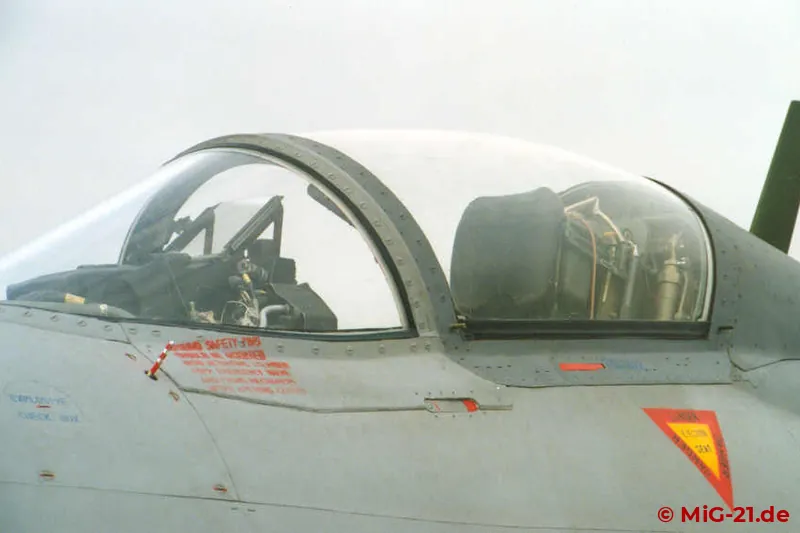

... das bereits erwähnte Head-Up-Display in der Kabine ...
|
|

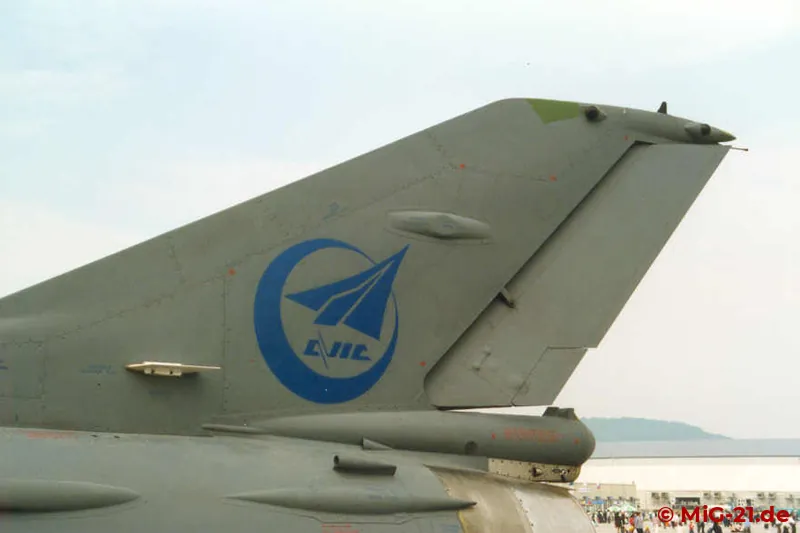

... sowie der Bremsschirmbehälter und die Antennen am Seitenleitwerk.
|
|

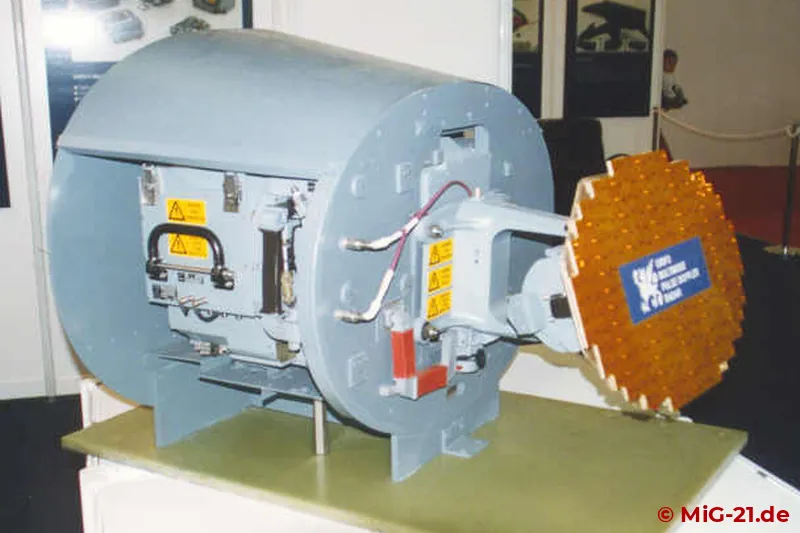

Für die Ausrüstung der Exportmaschinen vorgesehen: Grifo-Radar von FIAR (Italien).
|
|

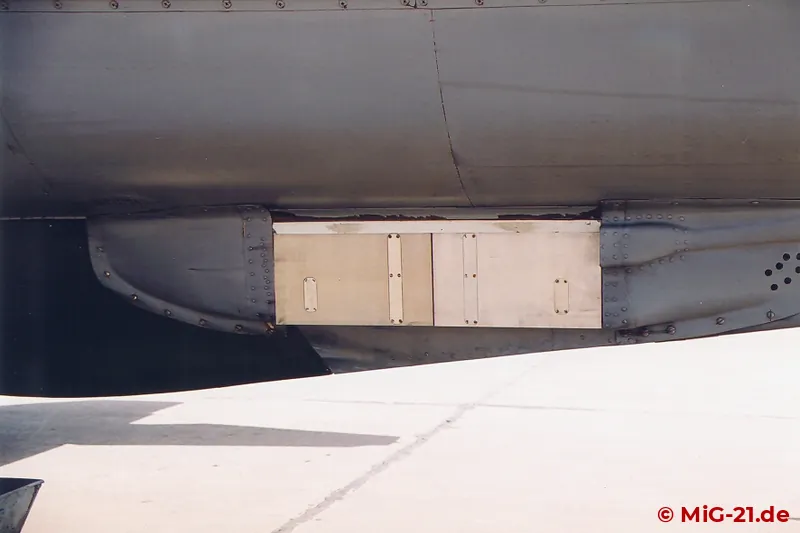

Die F-7P sind mit Störkörperwerfern unter dem Rumpfheck ausgestattet.
|
| | |
